1. HTFC-III kabin santrifüj fan genel bakış

1.1. HTFC-III tipi kabin santrifüj fanı, bıçaklı geri eğimli santrifüj fandır. Ürünler düşük gürültülü arka eğimli taraflı santrifüj fan, motor, rulman, taşıyıcı parçası, sessiz kutu vb. Kurulum konumuna bağlı olarak, kullanıcının farklı kurulum ortamının ihtiyaçlarını karşılamak için 12 farklı açılı giriş ve çıkış hava açısı konumu sağlanır. Yangın ve havalandırmanın farklı gereksinimlerine göre A ve B tipi iki tür, A tipi motor, yangın tütün boşaltması için kutunun dışına yerleştirilmiştir ve ulusal yangın ekipmanları denetimi kalite denetimi merkezi tarafından GA211-1999 "yangın tütün boşaltması ventilatörünün yüksek sıcaklığa dayanıklı test yöntemi" uyarınca yüksek sıcaklığa dayanıklı testler yapılır, 300 ° C yüksek sıcaklıkta 60'dan fazla sürekli çalışma; B tipi motorlar havalandırma için kutuya yerleştirilir.
1.2. Fan çapına göre 250-1600mm on yedi spesifikasyon serisi hava hacmi 1000 ~ 300000m3 / h, tam basınç 280 ~ 2300Pa'dır. Fan tek hızda çift hızlı, çift hızlı fan çift hızlı motorla donatılmıştır, iki hızlı hız ayarlama, kullanıcının farklı iş koşulları için performans ayarlama ihtiyaçlarını karşılayabilir. Fan ayrıca yüksek frekans dönüştürücü hızını elde etmek için frekans dönüştürücü motor ve frekans kontrolörü ile donatılabilir, frekans kilitleme düzenlemesi önerilir 25Hz ~ 50Hz.
1.3. patlamaya dayanıklı ortamın ihtiyaçlarına uyum sağlamak için, havalandırıcı patlamaya dayanıklı bir havalandırıcı olarak yapılabilir, patlamaya dayanıklı sınıf EXdIIBT4, yanıcı, patlayıcı gazlar için uygundur.
1.4. Farklı mekanların gürültüsü gereksinimlerine uyum sağlamak için, fan farklı uzunluklarda ses kesici ile donatılabilir ve fan gürültüsünü azaltmak için fan ses kesici kutusunu kalınlaştırabilir.
1.5. Fan, havanın temizliğini artırmak için ilk etkili, orta etkili veya yüksek verimli filtreler eklenebilir, filtre yapılandırıldığında gerçek basınç kaybını dikkate almalıdır ve fan kutusunun uzunluğunu uygun şekilde artırmalıdır.
HTFC-III kabin santrifüj fan çalışma koşulları
Çalışma sıcaklığı: -20 ~ + 40 ℃ (sürekli çalışabilir);
Yüksek sıcaklığa dayanıklı: 100 ℃ (20 saat sürekli çalışabilir);
300 ° C (60 dakika sürekli çalışabilir);
Sıcaklık: %90'dan az;
Orta koşulları: Hava;
Çalışma güç kaynağı: üç fazlı, 380V / 50Hz;
HTFC-III kabin santrifüj fan uygulaması
Fanlar, oteller, restoranlar, salonlar, sinemalar, bodrumlar, sanayi madenleri, ofis binaları ve diğer yerlerde yaygın olarak kullanılabilir.
HTFC-III kabin santrifüj fan yapılandırması
4.1. Standart yapılandırma

• Tekerlek; • Kapak (kapak, kolektör, destek); • Elektrik; ● Rulman (kabuklu); • Aksen;

• Kemer tekerlekleri, kemerler; • Kemer kapağı (yalnızca A tipi); • Sessiz kutu; • Motorlu rayı ayarlamak; • İthalat ve ihracat fransızları;

4.2. Alternatif ve aksesuarlar (sipariş sırasında satın alınmış olup olmadığını belirtin)

• Vibrasyon azaltma ekipmanları; • Sessiz cihazlar; • Filtreler;

• Kontrol kutusu; • Fransa'ya bağlantı; Motor koruması (yalnızca A tipi);

HTFC-III kabin santrifüj fan işleme süreci
5.1. Fan tekerlekleri, gövdesi yüksek kaliteli galvanizli levha, tüm kalıp üretimi, rivet, ısırık ve diğer araçlar kullanarak, yüzey temiz ve düz, kaynak deformasyonu yoktur.
5.2. Fan sessiz kutu gövdesi çerçeve, kutu montaj tasarımı, çerçeve bir kez ileri metal soğuk bükme makinesi (ayrıca kullanıcının ihtiyaçlarına göre alüminyum alaşımlı profili kullanılabilir), kutu levhası galvanizli levha, yüzey temiz ve güzel, korozyona dayanıklı, iç katman yüksek kaliteli PVC sessiz malzemedir (aynı zamanda galvanizli mikro perfüre levha sessiz olabilir, ultra ince cam pamuk), gürültü daha da azaltabilir. Ürünler yerinde yıkılabilir.

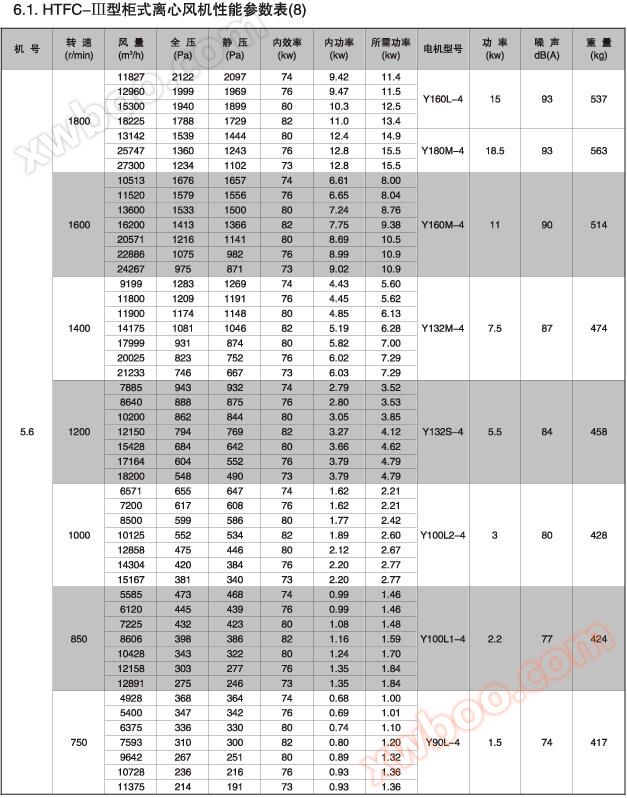

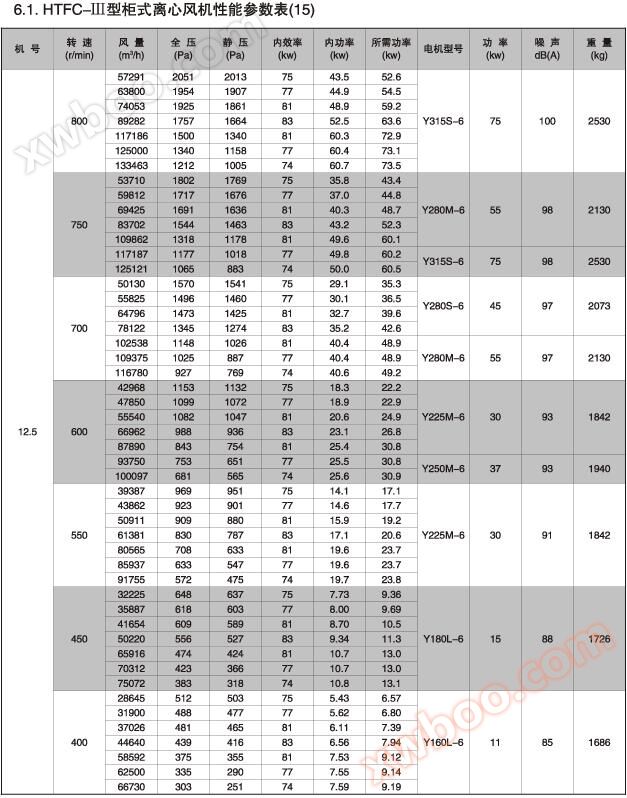

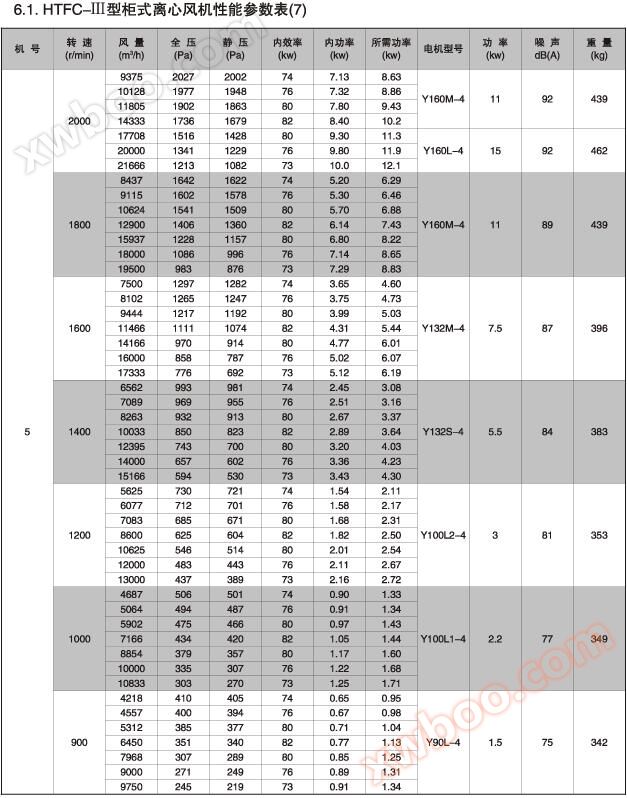

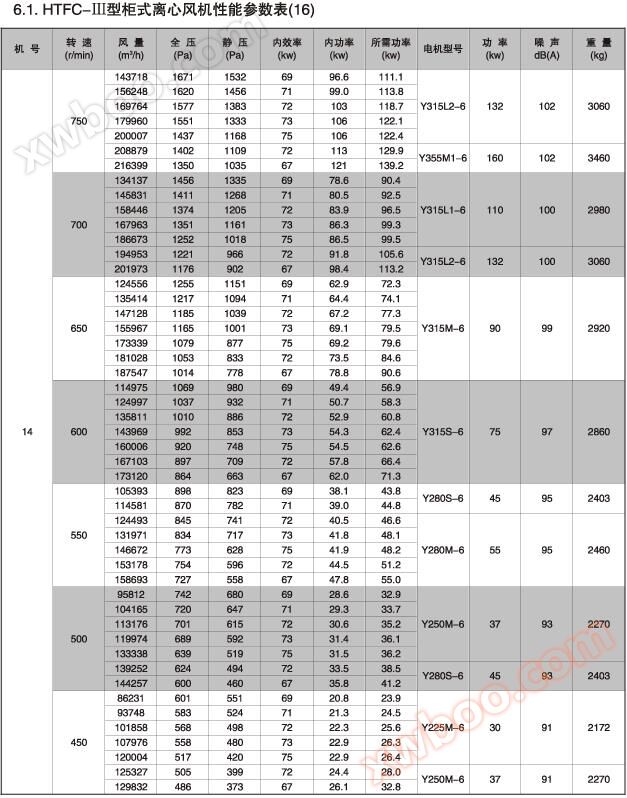

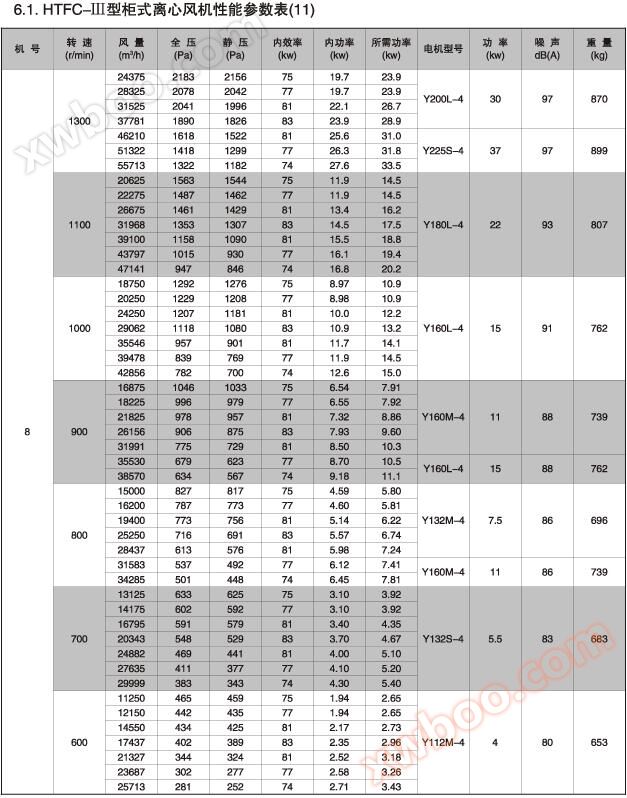

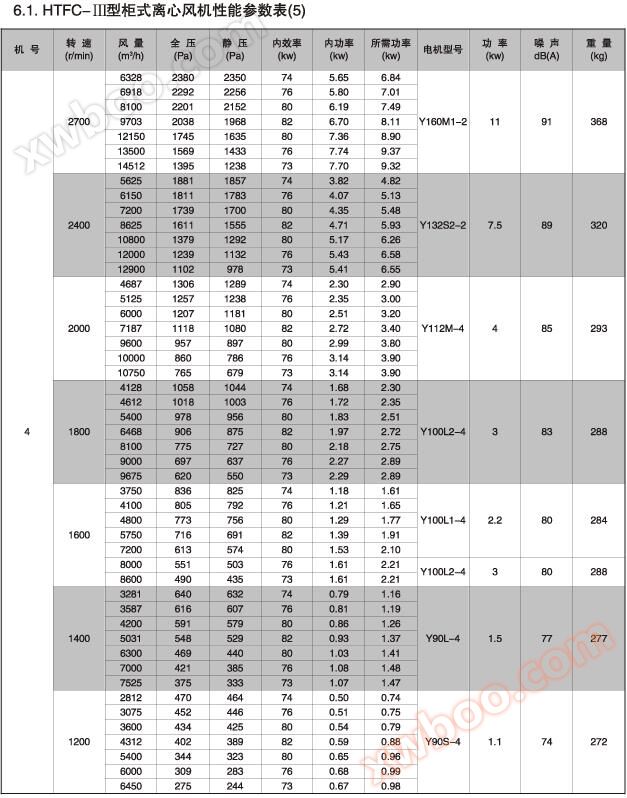

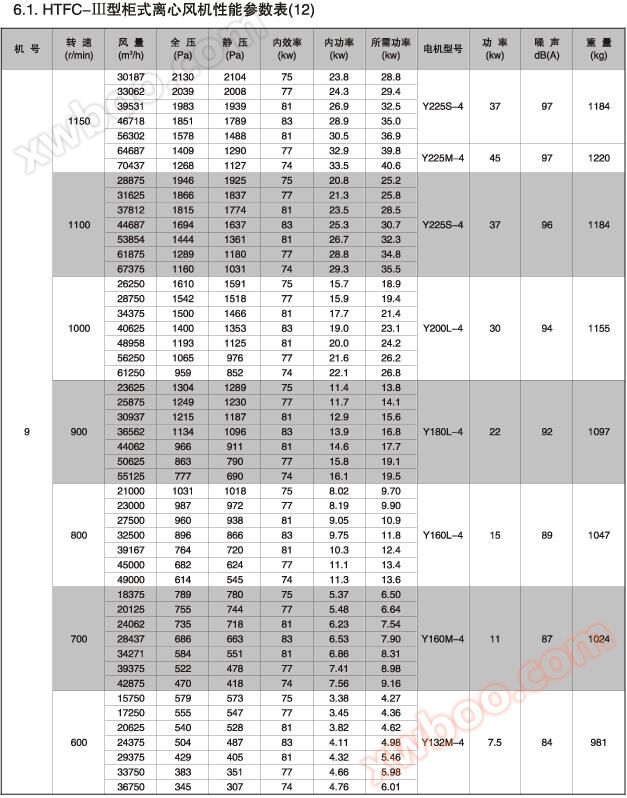

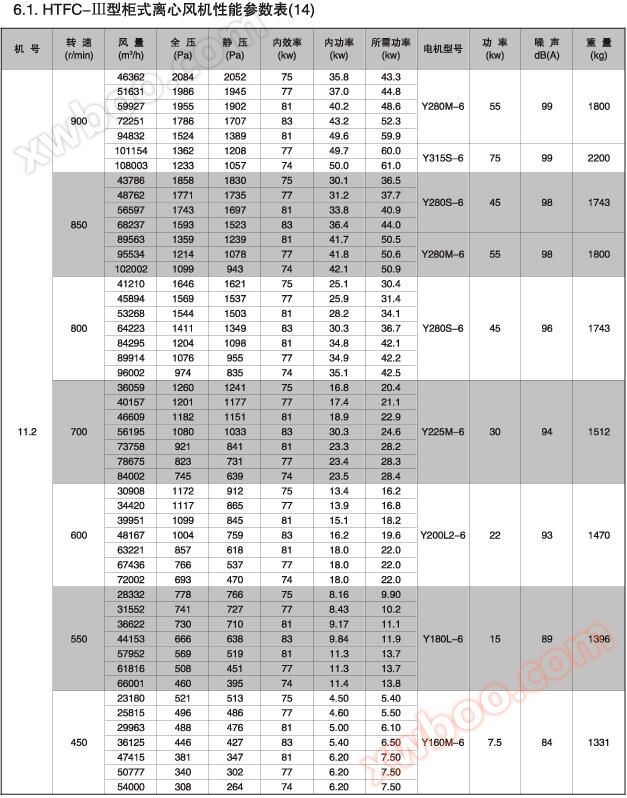

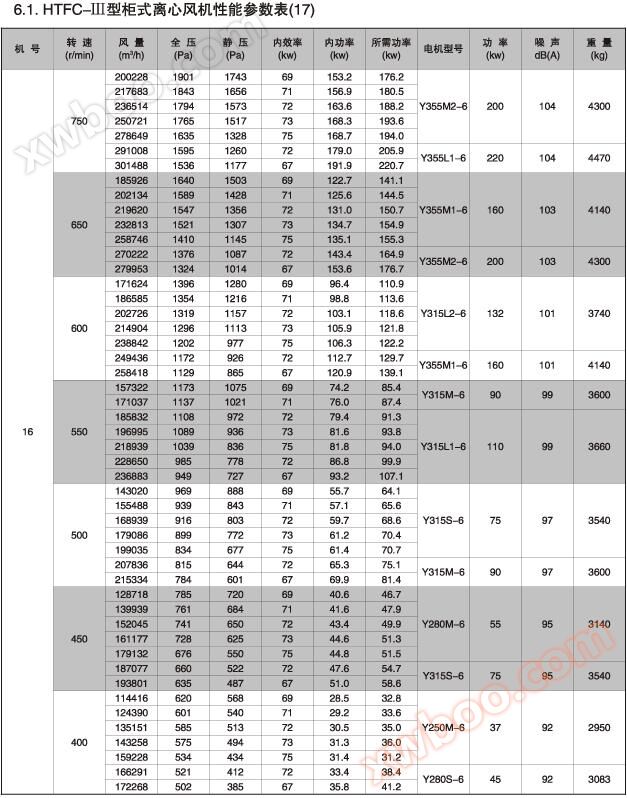

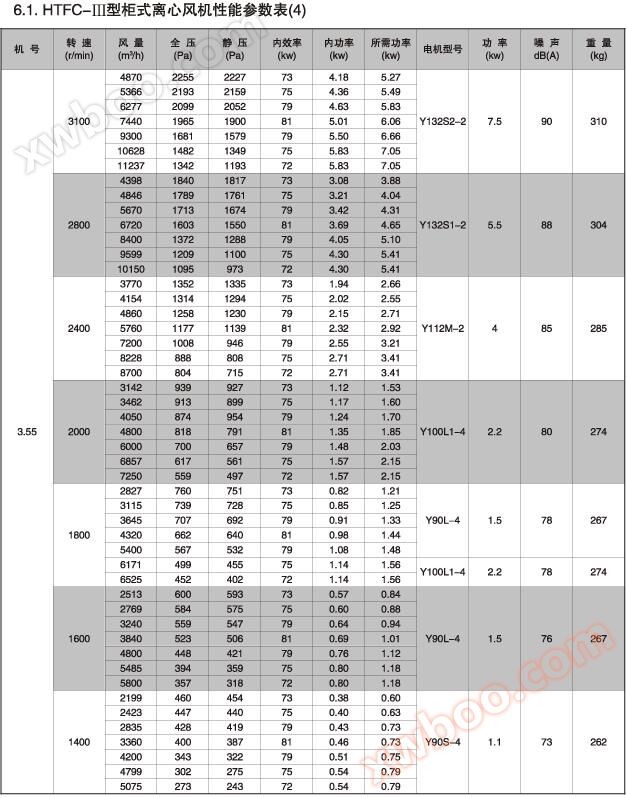

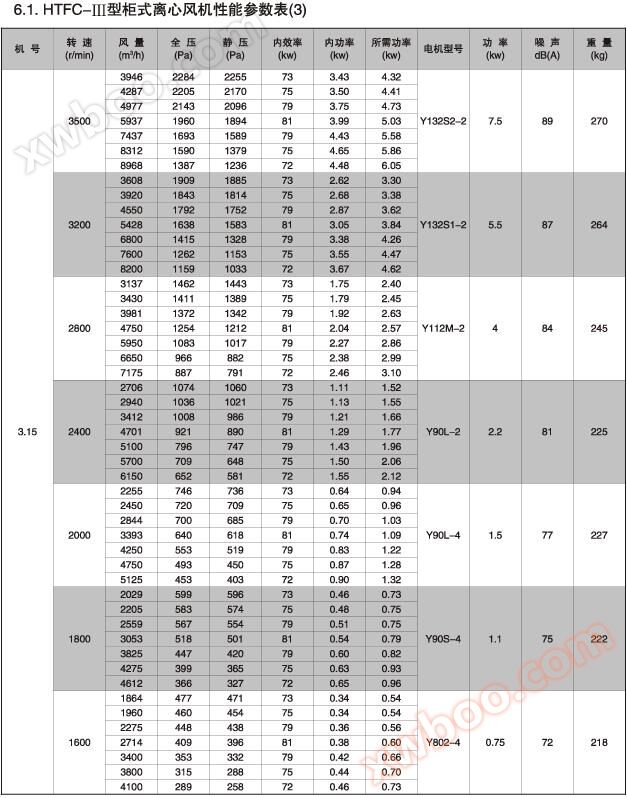

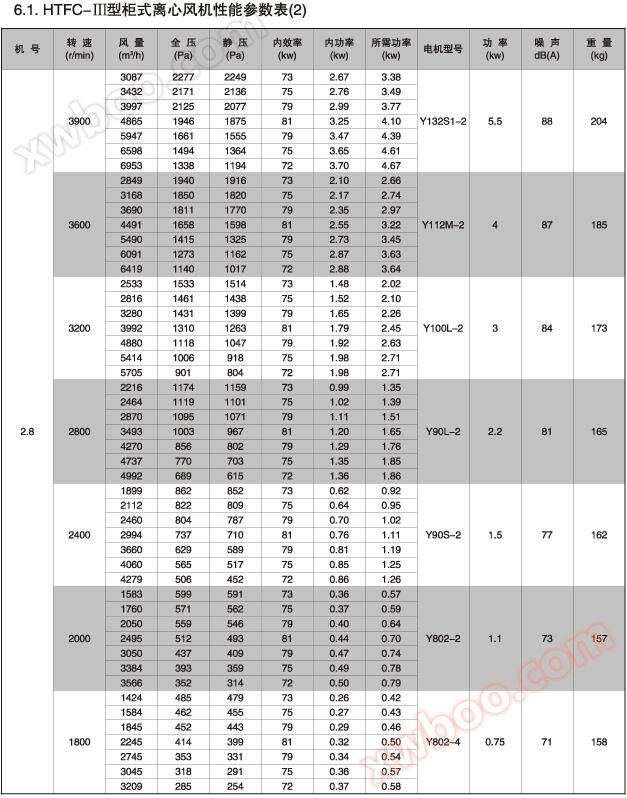

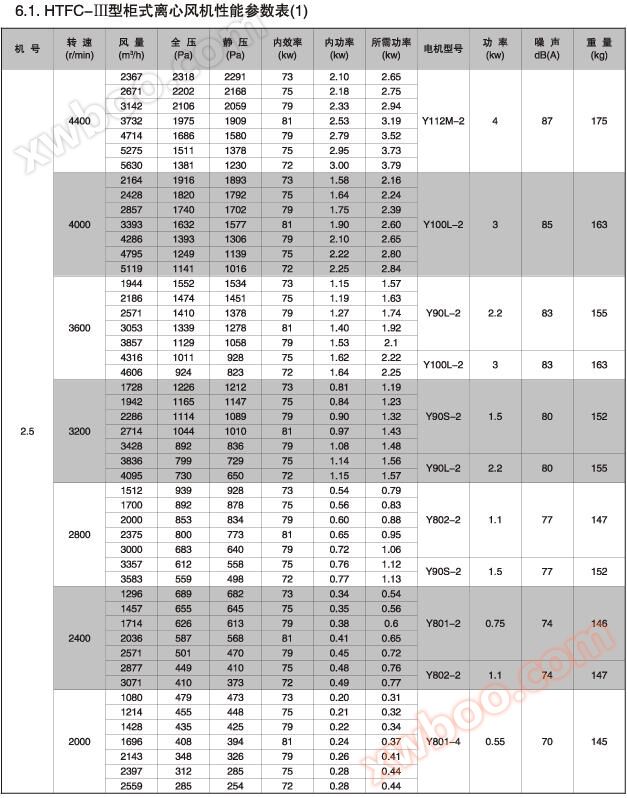

6. HTFC-III tipi kabin santrifüj fan performans parametreleri

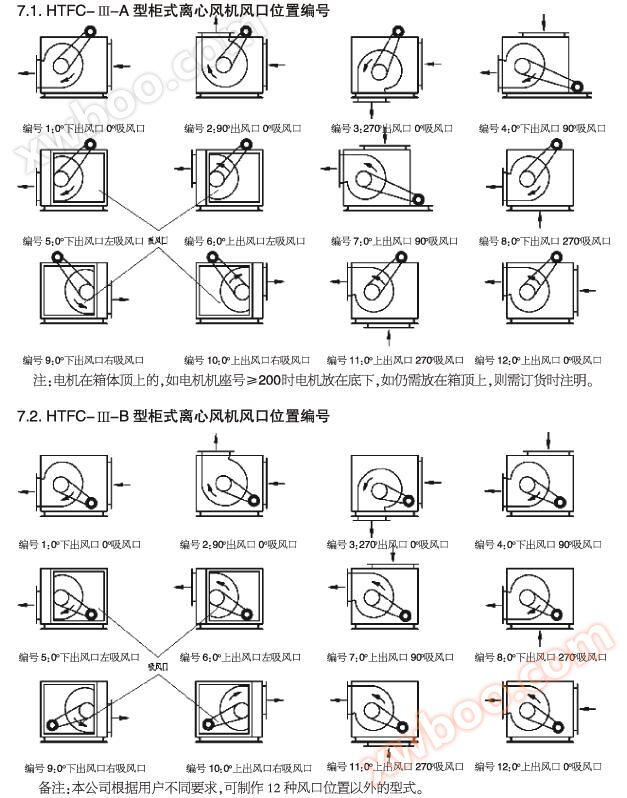

7. HTFC-III tipi kabin santrifüj fan hava açısı konumu numarası

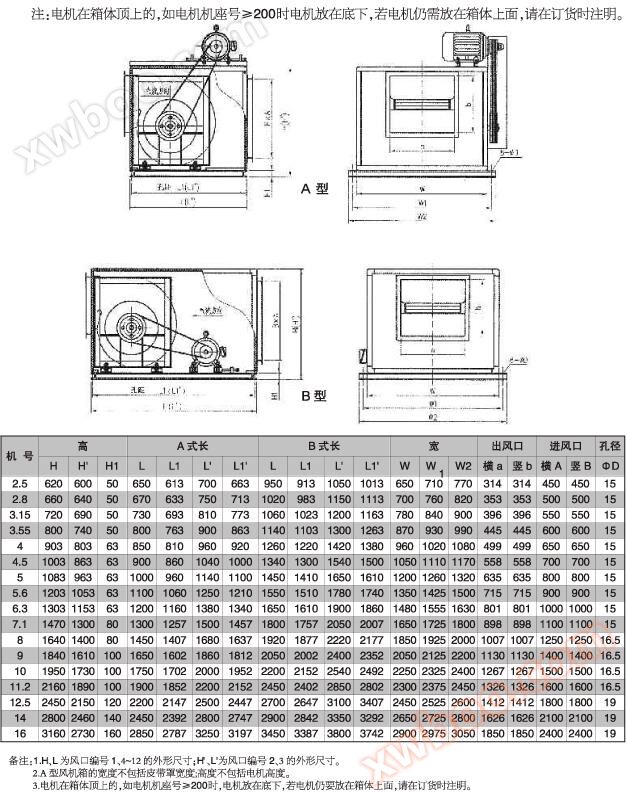

8. HTFC-III tipi kabin santrifüj fan boyutu

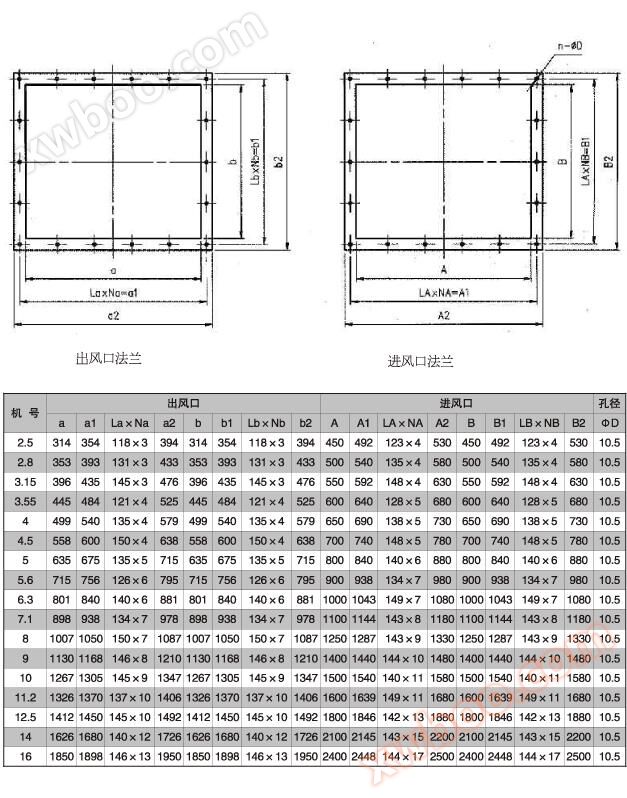

9. HTFC-III tipi kabin santrifüj fan giriş, çıkış flanş boyutu
